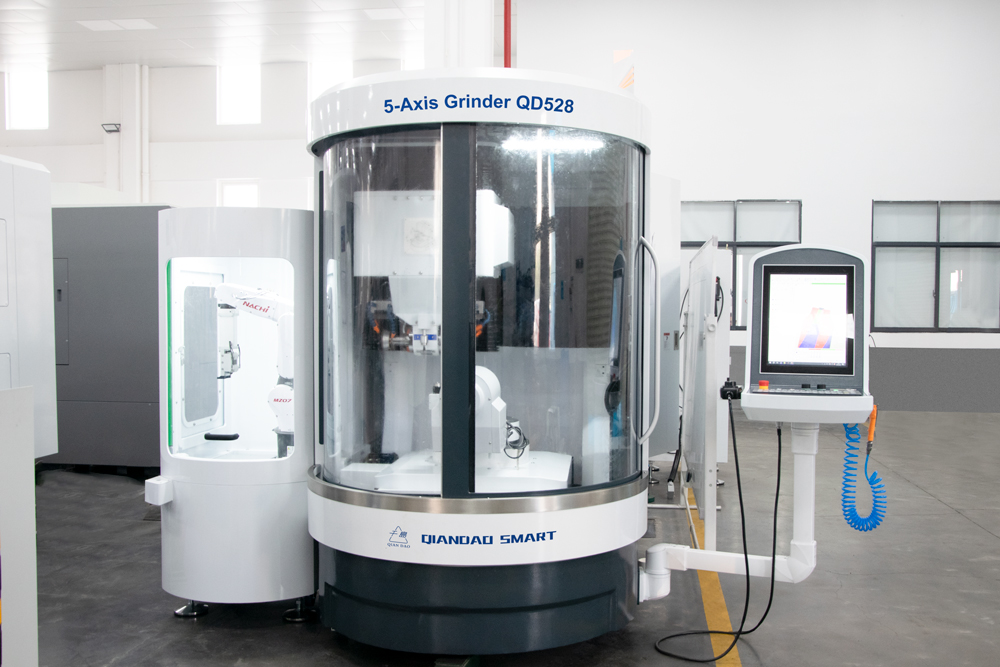

QD528數控工具磨床
數控工具磨床
2025-09-05 15:29:32
| 產品亮點 | 主要參數 |
QD528是一款性能優良的刀具磨削中心，適用于生產或修磨銑削類刀具、鉆削類刀具、成形刀具等。
| 項目 | QD528(直線電機） |
| 數控系統 | SYNTEC 210MA-5E |
| 磨削工件直徑(圓棒類） | φ0.5mm-φ12mm |
| 磨削工件直徑(盤類） | <φ180mm |
| 磨削刃長 | <180mm |
| 端齒磨削長度 | <140mm |
| 最大工件長度 | <220mm |
| 最大刀具重量 | 10KG |
| 加工刀具輪廓精度 | ±0.005mm |
| 刀柄形式 | 可配W20、W25液壓刀柄，雄克刀柄，肖柏林刀柄（可根據客戶要求選配） |
| A軸刀座接口 | BT50 |
| 砂輪桿形式 | HSK50E-31.75mm |
| 砂輪直徑 | φ75-200mm |
| 工作臺行程-X軸 | 590mm |
| 工作臺行程-Y軸 | 320mm |
| 工作臺行程-Z軸 | 250mm |
| A/B軸旋轉范圍 | A軸：0-∞ B軸：0-360° |
| 直線軸定位精度 | ±0.002mm |
| 直線軸重復定位精度 | ±0.001mm |
| A軸重復定位精度 | 4 arc sec |
| B軸重復定位精度 | 4 arc sec |
| X/Y功率 | 1.3kw/1500rpm/8.34Nm |
| Z軸功率 | 2.9kw/1500rpm/18.6Nm |
| A軸功率 | 0.6kw/200rpm/120 Nm |
| B軸功率 | 1.2kw /100rpm/230 Nm |
| 電主軸功率 | 15kw (10000r/min) |
| 機床總功率 | 25kw |
| 電源 | AC380V 50HZ 三相 |
| 機床重量(不含機械手） | 4.5T |
| 機床外形尺寸（不含機器人上下料） | 1570×2150×2400mm |
| 機床外形尺寸（含機器人上下料） | 2080×2150×2400mm |
| 機器人上下料 | 選配 |
